Parts Information |
Document ID: GKEY-3JMCQE |
TP 765D/L - Keyboard FRU parts list
Applicable to: World-Wide

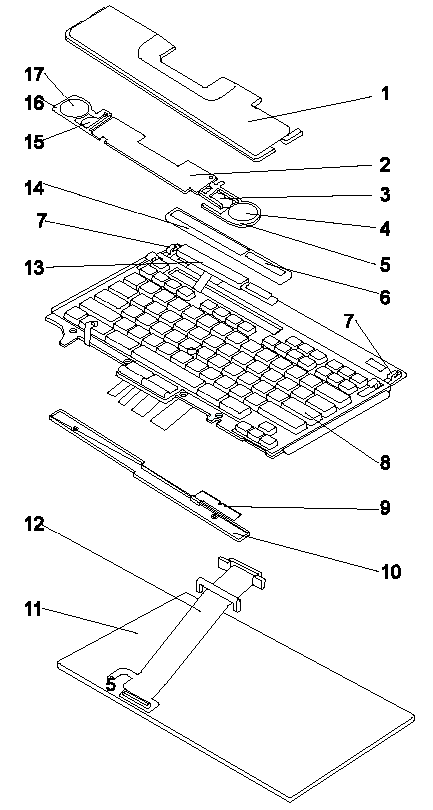

Keyboard FRU Diagram and Parts List
|
Index |
Description |
FRU |
|
1 |
Palm Rest |
11J8131 |
|
2 |
Keyboard Card |
46H5776 |
|
3 |
Standby Battery |
29H9225 |
|
4 |
Speaker (right) |
29H9225 |
|
5 |
Speaker Holder (right) |
46H5777 |
|
6 |
Volume Knob |
39H7037 |
|
7 |
Keyboard Foot |
39H7038 |
|
8 |
See Keyboard below | |
|
9 |
Keyboard EMI Plate |
11J8184 |
|
10 |
Palm Rest Rear Cover |
11J8132 |
|
11 |
Keyboard Base |
29H9218 |
|
12 |
Keyboard FPC Bracket |
39H7035 |
|
13 |
LCD Indicator Assembly |
29H9220 |
|
14 |
LCD Indicator Assembly Cover |
39H7036 |
|
|
Volume Connection Cable |
29H9211 |
|
15 |
Backup Battery |
39H6983 |
|
16 |
Speaker Holder (left) |
46H5778 |
|
17 |
Speaker (left) |
39H6983 |
Keyboard
|
Arabic |
12J1510 |
|
Belgian |
12J1508 |
|
Canadian French |
12J1516 |
|
Danish |
12J1507 |
|
Dutch |
12J1505 |
|
French |
12J1501 |
|
German |
12J1499 |
|
Greek |
12J1514 |
|
Hebrew |
12J1511 |
|
Italian |
12J1503 |
|
Japanese |
12J1517 |
|
Korean |
12J1520 |
|
New World Spanish |
12J1515 |
|
Norwegian |
12J1509 |
|
Portuguese |
12J1512 |
|
Russian |
12J1518 |
|
Spanish |
12J1506 |
|
Swedish or Finnish |
12J1504 |
|
Swiss |
12J1519 |
|
Turkish |
12J1513 |
|
U.K. English |
12J1498 |
|
U.S. English |
12J1497 |
Keyboard Unit
|
Arabic |
97H3374 |
|
Belgian |
11J8221 |
|
Canadian French |
11J8127 |
|
Danish |
11J8220 |
|
Dutch |
11J8218 |
|
French |
11J8215 |
|
German |
11J8214 |
|
Greek |
97H3378 |
|
Hebrew |
97H3375 |
|
Italian |
11J8216 |
|
Japanese |
11J8126 |
|
Korean |
97H3381 |
|
New World Spanish |
11J8128 |
|
Norwegian |
97H3373 |
|
Portuguese |
11J8129 |
|
Russian |
97H3379 |
|
Spanish |
11J8219 |
|
Swedish or Finnish |
11J8217 |
|
Swiss |
97H3380 |
|
Turkish |
97H3377 |
|
U.K. English |
11J8025 |
|
U.S. English |
11J8124 |
|
Search Keywords |
| |
|
Document Category |
Hardware Maintenance Information | |
|
Date Created |
03-07-97 | |
|
Last Updated |
05-04-99 | |
|
Revision Date |
14-01-2000 | |
|
Brand |
IBM ThinkPad | |
|
Product Family |
ThinkPad 765L, ThinkPad 765D | |
|
Machine Type |
9547, 9546 | |
|
Model |
Various | |
|
