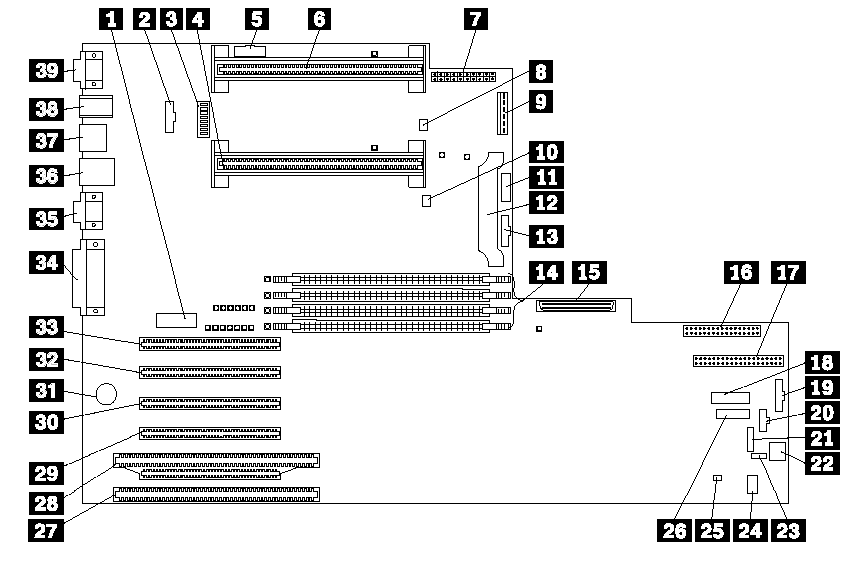

Netfinity 5000 - System board connectors
Applicable to: World-Wide
|
1 |
Systems management adapter connector (J21) |
|
2 |
Fan 2 connector (J6) |
|
3 |
System switch block (SW1) |
|
4 |
Microprocessor 2 connector (U21) |
|
5 |
Reserved (J1) |
|
6 |
Microprocessor 1 connector (U2) |
|
7 |
Power connector (J3) |
|
8 |
Reserved (J8) |
|
9 |
Power connector (J4) |
|
10 |
Reserved (J12) |
|
11 |
Power supply data connector (J10) |
|
12 |
Voltage regulator module (VRM) connector (U20) |
|
13 |
Fan 1 connector (J13) |
|
14 |
DIMM 1 (J15), DIMM 2 (J16), DIMM 3 (J17), and DIMM 4 (J22) connectors |
|
15 |
SCSI connector (J18) |
|
16 |
Diskette drive connector (J23) |
|
17 |
IDE connector (J3) |
|
18 |
Operator LED panel (J29) |
|
19 |
Reserved (J31) |
|
20 |
Power-on switch panel (J34) |
|
21 |
RS-485 connector (J35) |
|
22 |
Reserved (J37) |
|
23 |
Reserved (J36) |
|
24 |
Reserved (J41) |
|
25 |
Service processor reset connector (J39) |
|
26 |
Reserved (J32) |
|
27 |
ISA connector (J40) |
|
28 |
PCI/ISA connector, PCI bus 2 (J38) |
|
29 |
PCI connector, PCI bus 2 (J33) |
|
30 |
PCI connector, PCI bus 2 (J30) |
|
31 |
Battery |
|
32 |
PCI connector, PCI bus 2 (J28) |
|
33 |
PCI connector, PCI bus 1 (J24) |
|
34 |
Parallel/SCSI connectors (J19) |
|
35 |
Video port and Management C port connectors |
|
36 |
USB 1 and USB 2 port connectors (J9) |
|
37 |
Ethernet connector (J7) |
|
38 |
Mouse and keyboard connectors (J5) |
|
39 |
Serial port A and B connectors (J2) |
|
